IR Theorie
Was ist die Infrarot - Thermografie
Die Infrarot - Thermografie ist die Erfassung der temperaturabhängigen Wärmestrahlung von Objekten.
Jedes Objekt mit einer Temperatur T oberhalb des absoluten Nullpunktes (0 K oder -273,15°C) emittiert elektromagnetische Strahlung (Wärmestrahlung).
Man spricht von Infrarotstrahlung (IR), da der größte Teil der abgegebenen Wärmestrahlung im infraroten Bereich des elektromagnetischem Spektrums liegt.

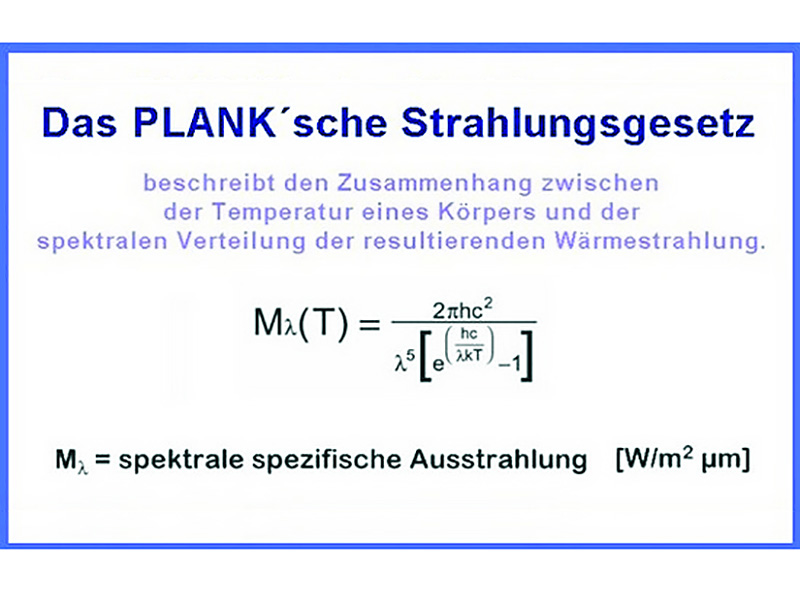

Das PLANCK´sche Strahlungsgesetz beschreibt die spektrale Verteilung der temperaturabhängigen Wärmestrahlung.
Jedes Objekt mit einer Temperatur T oberhalb des absoluten Nullpunktes (0 K oder -273,15°C) emittiert elektromagnetische Strahlung (Wärmestrahlung).
Man spricht von Infrarotstrahlung (IR), da der größte Teil der abgegebenen Wärmestrahlung im infraroten Bereich des elektromagnetischem Spektrums liegt.
Das PLANCK´sche Strahlungsgesetz beschreibt die spektrale Verteilung der temperaturabhängigen Wärmestrahlung.
Die Infrarot-Thermografie in der Anwendung
ist eine hochtechnologische ingenieurmäßige Tätigkeit, bei der es zur Ermittlung von Oberflächentemperaturen Kenntnisse der Strahlenphysik bedarf um aus der Gesamtstrahlung die Eigenstrahlung zu extrahieren.
Weiters bedarf es zur Bewertung der Temperaturprofile das Meßobjekt betreffende hohe Fachkenntnisse.
Weiters bedarf es zur Bewertung der Temperaturprofile das Meßobjekt betreffende hohe Fachkenntnisse.
Vorteile der Infrarot - Thermografie
Die Messung ist
- Berührungslos: Es sind daher Messungen an sehr heißen, sehr kalten, spannungsführenden und unzugänglichen Objekten möglich. Es erfolgt keine Beeinflussung des Messobjektes oder des Prozesses.
- Schnell: Echtzeitsysteme mit bis zu 600 Bildern/sec sind auf dem Markt.
- Bildgebend: Es wird eine flächenhafte Temperaturinformation ermöglicht.
- Genau: Hohe Genauigkeit (bis +/- 1°C) und Reproduzierbarkeit ist gegeben.
- Sensitiv: Hohe Temperaturauflösung (0,1°C) ist Standard.
Die historische Entwicklung
1800 Entdeckung der Infrarot-Strahlung (Friedrich Wilhelm HERSCHEL)
1860 Kirchoff´sches Gesetz - "Schwarzer Körper" (Gustav H. KIRCHOFF)

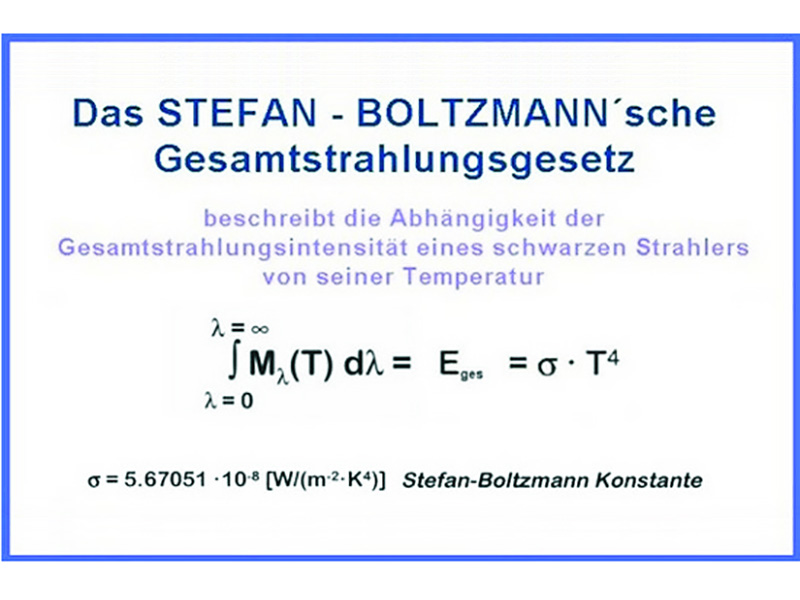

1879 Gesamtstrahlungsgesetz - experimentell (Josef STEFAN)
1884 Gesamtstrahlungsgesetz - theoretisch (Ludwig BOLTZMANN)
1887 Nachweis: IR - Strahlung ist elektromagn. Strahlung (Heinrich HERTZ)

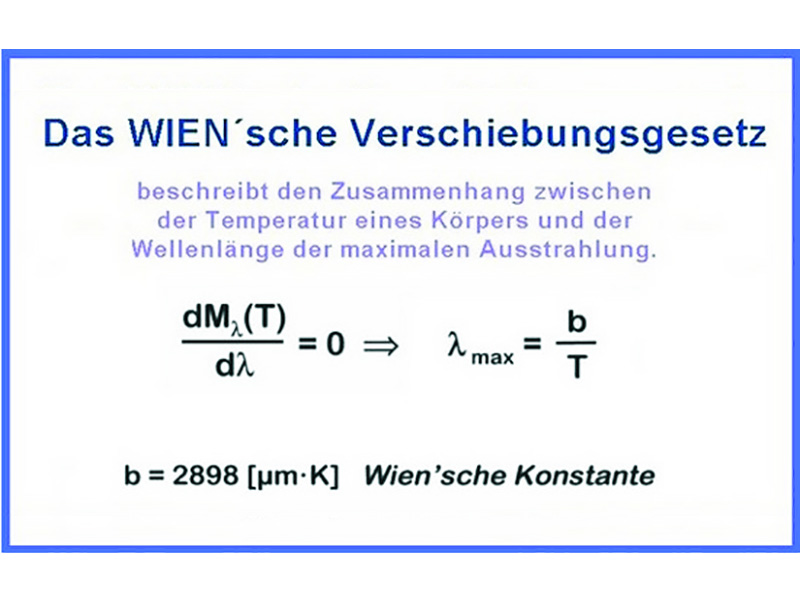

1893 Wien´sches Verschiebungsgesetz (Wilhelm K. W. WIEN)
1896 Wien´sches Strahlungsgesetz (Wilhelm K. W. WIEN)
1900 Rayleigh-Jeans´sches Gesetz (John W. S. RAYLEIGH / Sir James JEANS
1900 Planck´sches Strahlungsgesetz (Max PLANCK)
1860 Kirchoff´sches Gesetz - "Schwarzer Körper" (Gustav H. KIRCHOFF)
1879 Gesamtstrahlungsgesetz - experimentell (Josef STEFAN)
1884 Gesamtstrahlungsgesetz - theoretisch (Ludwig BOLTZMANN)
1887 Nachweis: IR - Strahlung ist elektromagn. Strahlung (Heinrich HERTZ)
1893 Wien´sches Verschiebungsgesetz (Wilhelm K. W. WIEN)
1896 Wien´sches Strahlungsgesetz (Wilhelm K. W. WIEN)
1900 Rayleigh-Jeans´sches Gesetz (John W. S. RAYLEIGH / Sir James JEANS
1900 Planck´sches Strahlungsgesetz (Max PLANCK)
